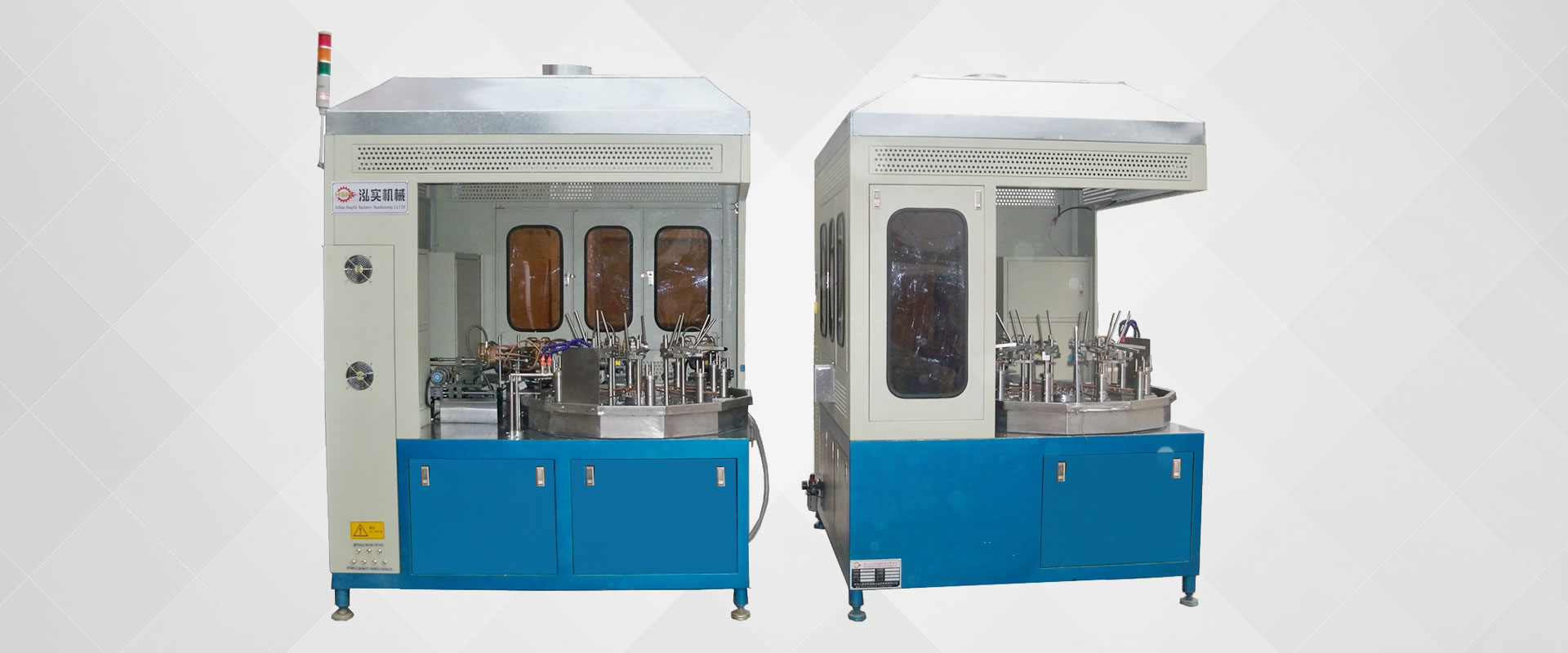

截止阀自动上料焊接下料生产线
产品详情/PRODUCT DETAILS

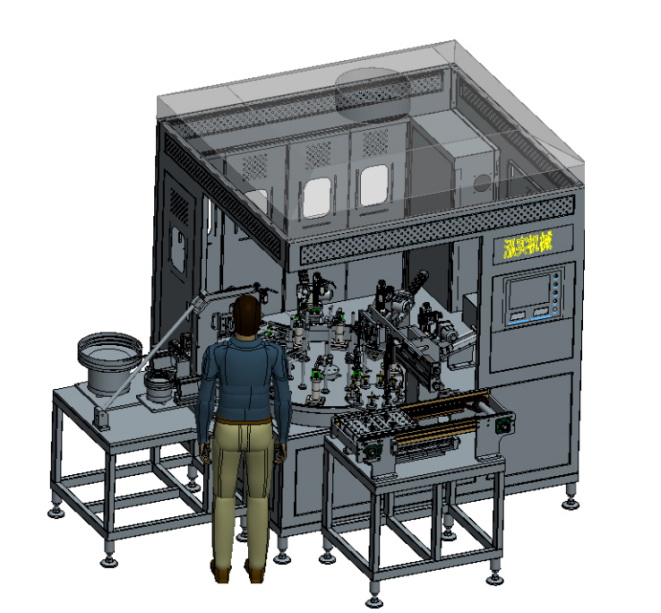

整机配备振动盘自动上下料机构，可实现产品自动上料-自动套环-自动焊接-自动下料无人化作业。

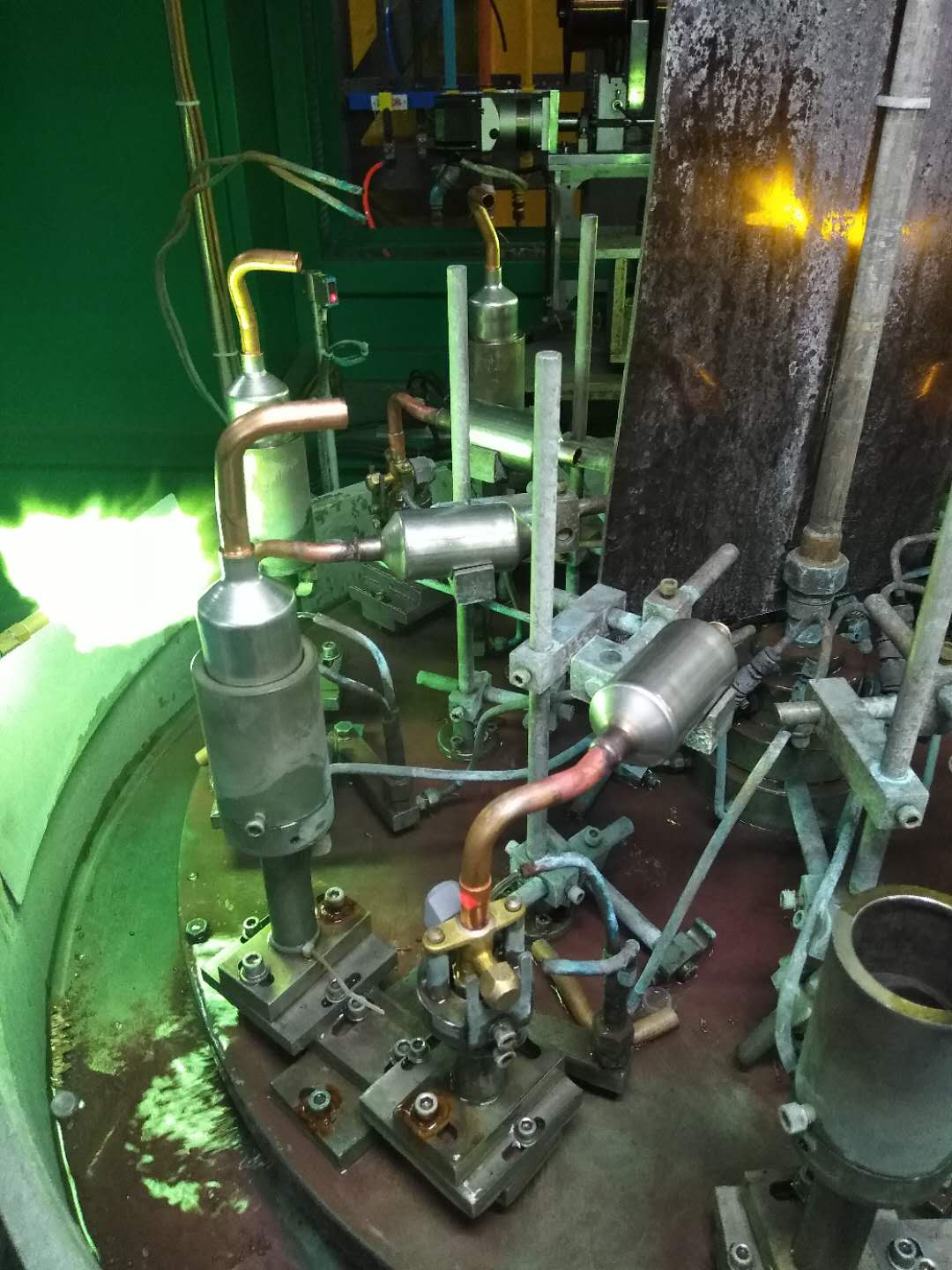

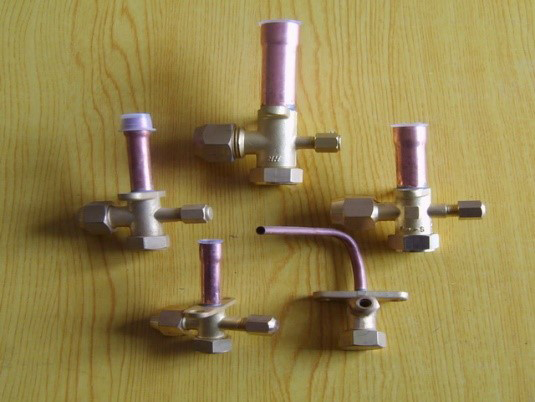

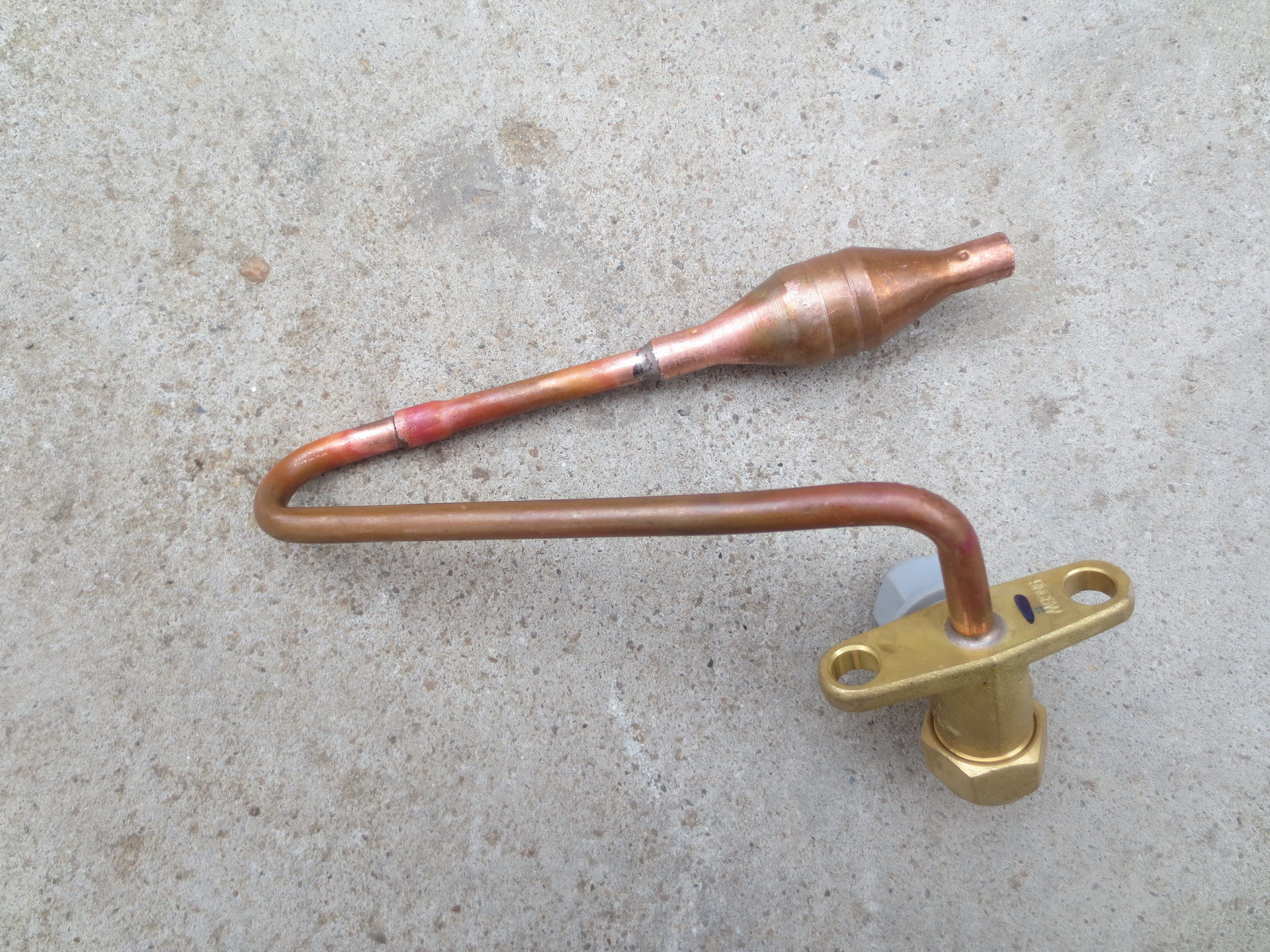

本机主要用于1/4、3/8截止阀的套焊环焊接，转盘采用十工位等分布局，运用四套焊接机构同时进行加热以提高焊接效率，焊接火焰由气路自动加入气体助焊剂以保证焊接质量。产品定位工装采用外圆对接型且基础工装设计为通用型，不同规格产品可以实现快速换产。
气路控制系统采用本公司自主开发稳压恒流装置，以达到稳定控制燃烧火焰的效果。控制系统由可编程控制器和触摸屏共同实现，可实现多组参数的存储和设置，具有操作简单、反应灵敏等特点。
技术参数/TECHNICAL PARAMETERS
| 电源电压Voltages | 3P 380V, 1P 220V |
| 电压波动范围Voltages Tolerance | 土10% |
| 压缩空气压力Air Pressure | 0.5 - 0.8Mpa |
| 冷却水压力Cooling Water Pressure | 0.2一0.6Mpa |
| 燃气压力Gas Pressure | 0.05一0.15Mpa |
| 氧气压力O2 Pressure | 0.3-0.6Mpa |
| 氮气压力N2 Pressure | 0.2-0.5Mpa |
| 主体外形尺寸Frame Size | 2300X1 850X31 85mm |
| 输送线运行速度Conveyor Speed | 1-6m/min可调 |
生产工艺/PRODUCTION PROCESS

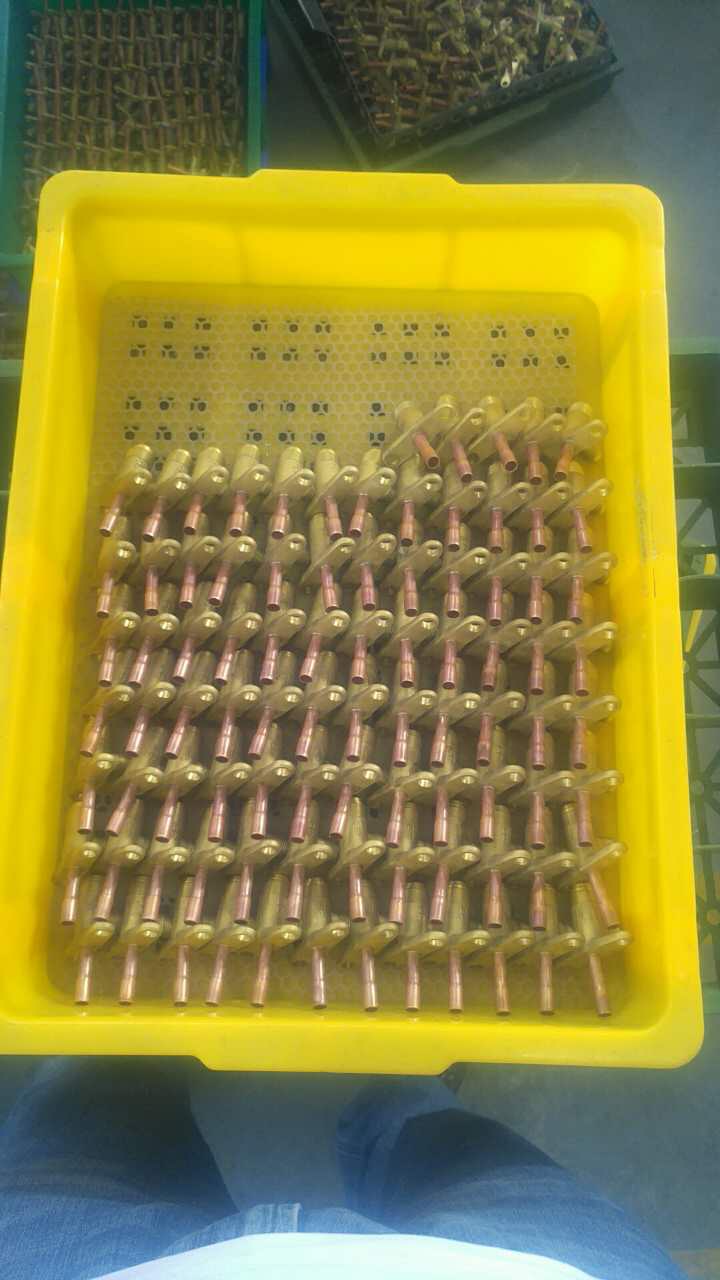

振动盘上铜螺母-机械手自动抓取上料铜管-振动盘上焊环-自动预热-自动加热-自动焊接-自动冷却-机械手抓取下料放入工装盘
